當前位置：激光雷達（LIDAR）和氣體激光遙測儀
旭海光電為激光雷達行業提供專用高功率、窄線寬激光器和自由空間環行器，以幫忙客戶實現小體積高性價比的激光雷達解決方案。
旭海光電也向市場提供集成自由空間環形器，可以幫助激光雷達（LIDAR）和氣體激光遙測儀（如甲烷激光遙測儀）顯著的縮小其體積。旭海光電的自由空間環形器利用獨特的特種材料和光學設計保障了環形器的小體積（2.7*2.7*2.7mm）優異的光學性能和可靠性。

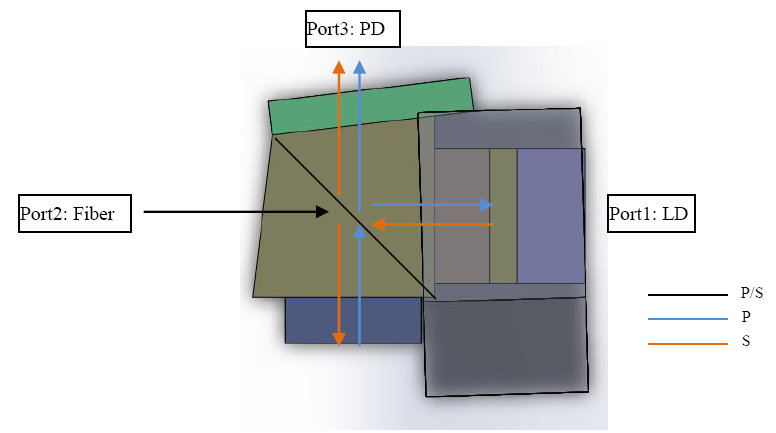

旭海光電自由空間環形器可以實現光環形（具體參考如下的光路圖），從而可以使激光雷達和氣體激光遙測儀的發射光路和接收光路合二為一且相互之間互不干擾。
當前的激光雷達和氣體激光遙測儀發射光路和回收光路是獨立的，體積大而且成本高。采用旭海光電的自由
空間環形器可以將發射光路和回收光路合二為一，也便于實現產品的模塊化并減小體積和成本。
SFP OTDR解決方案&同波長單纖雙向傳輸
基于旭海光電自由空間環形器的同波長單纖雙向傳輸系統和長距離小封裝OTDR相對于傳統的解決方案有顯著的
優勢。旭海光電的自由空間環形器利用獨特的特種材料和光學設計保障了環形器的小體積（2.7*2.7*2.7mm），優異
的光學性能和可靠性。

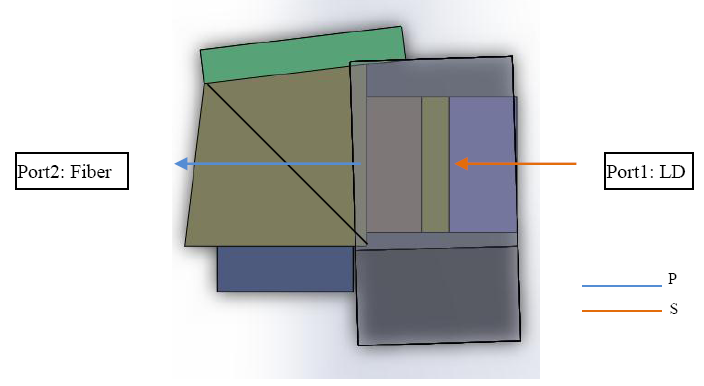

旭海光電自由空間環形器可以實現光環形（具體參考如下的光路圖），從而使得同波長單纖雙向和高性能小封裝
OTDR成為了可能。
|
項目 |
傳統解決方案 |
基于旭海光電自由空間光環形器解決方案 |
|
同波長單纖雙向光模塊或組件(同波長BIDI SFP或BOSA) |
實現方式：使用三端口光環形器器件實現同波長單纖雙向傳輸系統 產品形態：SFP TRV+光環形器模塊 優缺點： 優點：1）現有成熟方案 缺點：1）成本高 2）體積大，占用控價（高OPEX和 CAPEX） |
實現方式：將自由空間光環形器集成到光模塊中或者BOSA中 產品形態：集成環形器的SFP/BOSA 優缺點： 優點：1）總體成本低（低OPEX/CAPEX） 2）體積?div id="4qifd00" class="flower right">。ōh(huán)形器已集成模塊中） 3）可實現光網絡任意交換(SDN) 缺點：1）光接口需要APC |
|
OTDR |
實現方式：使用Splitter（分束器）或者光環形器器件實現OTDR 產品形態：高插入損耗OTDR或者大尺寸OTDR 優缺點： 優點：1）現有成熟方案 缺點：1）高成本&體積大或者損耗大（多了至少6dB的損耗，減少了探測距離） |
實現方式：將自由空間光環形器集成到BOSA中或者SFP封裝中 產品形態：低損耗SFP/BOSA封裝形式的OTDR 優缺點： 優點：1）小體積（SFP封裝的OTDR） 2）損耗低，OTDR探測距離遠 缺點：1）光接口需要APC |
具體產品信息，請關注旭海光電集成自由空間環形器產品
|
LD+發射光路 |
|
PD+ 回收光路 |
漫反射回收
漫反射回收
|
PD/LD+ 光路 |
基于同波長BIDI傳輸?shù)?/span>OXC系統（可實現無分組交換）
SFP封裝形式的OTDR
